日韩人妻无码一区二区三区视频,丝袜屁股调教一区二区三区,又粗又大免费视频

細(xì)說(shuō)礦渣磨成粉后對(duì)混凝土性能的影響

作者：長(zhǎng)城小編添加日期：2022-05-01 查看次數(shù)：

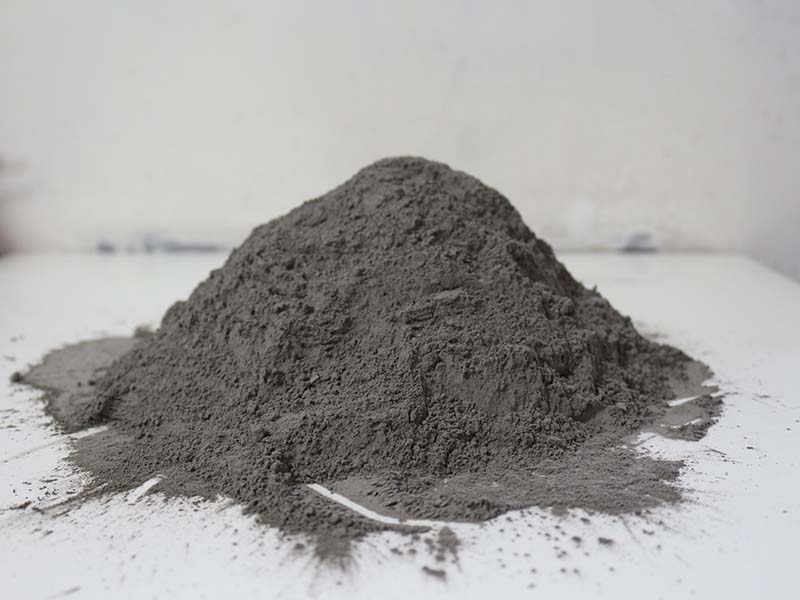

眾所周知，礦渣經(jīng)過(guò)礦渣立磨深處理后得到的礦粉，可作為水泥生產(chǎn)重要的等量替代物，可以明顯的改善混凝土和水泥制品的綜合性能，同時(shí)大幅度降低水泥、混凝土生產(chǎn)成本，因此備受鋼鐵廠、水泥廠等企業(yè)的青睞。今天我們來(lái)詳細(xì)的看一下，礦渣磨成粉后對(duì)混凝土性能具體有哪些影響!

礦渣磨粉選用哪種磨粉機(jī)設(shè)備?

將礦渣研磨制粉，推薦選擇礦渣立磨!該磨機(jī)集破碎、烘干、粉磨、選粉、輸送于一體，不僅占地面積下，而且能耗低，與球磨系統(tǒng)相比節(jié)約30%～40%。同時(shí)該磨機(jī)系統(tǒng)處于負(fù)壓狀態(tài)，無(wú)粉塵外溢，環(huán)境清潔，可保證成品比表面積可以在400~550㎡/kg范圍內(nèi)靈活調(diào)節(jié)，成品質(zhì)量好，環(huán)保效果顯著。

新鄉(xiāng)長(zhǎng)城機(jī)械礦渣立磨

礦粉對(duì)混凝土工作性能和力學(xué)性能的影響

1.礦粉比表面積在430㎡/kg～520㎡/kg之間，摻量在30%～40%范圍，增強(qiáng)效應(yīng)表現(xiàn)得最為顯著。

2.單摻礦粉會(huì)使混凝土的粘聚性提高，凝結(jié)時(shí)間有所延長(zhǎng)，泌水量有增大的跡象，可能對(duì)混凝土泵送帶來(lái)一定的不利影響。

3.礦粉和Ⅰ級(jí)粉煤灰復(fù)配配制混凝土，可以充分發(fā)揮二者的“優(yōu)勢(shì)互補(bǔ)效應(yīng)”，使混凝土的坍落度增加，和易性好，粘聚性好，泌水得到改善。同時(shí)混凝土成本可顯著降低。

4.針對(duì)水泥-粉煤灰-礦粉膠凝材料體系，在等量取代的前提下，粉煤灰的摻量以不超過(guò)20%為宜，粉煤灰和礦粉摻量以不超過(guò)40%為宜，同時(shí)建議采用60d或90d強(qiáng)度作為混凝土評(píng)定標(biāo)準(zhǔn)，以充分利用混凝土的后期強(qiáng)度。

礦粉對(duì)混凝土耐久性的影響

1.混凝土水化熱。摻加礦粉，可降低漿體水化熱，單摻量小于50%時(shí)，水化熱降低不明顯。當(dāng)達(dá)到70%摻量時(shí)，漿體3d和7d水化熱分別降低約36%和29%;礦粉和粉煤灰復(fù)配，可顯著降低漿體3d和7d水化熱，采用20%礦粉和20%粉煤灰復(fù)配，漿體3d和7d水化熱分別降低38%和20%，對(duì)要求嚴(yán)格控溫的大體積混凝土，礦粉和粉煤灰復(fù)配是理想的礦物摻合料組合，可以有效減少混凝土早期溫縮裂縫的危險(xiǎn)。

2.抗?jié)B性能。混凝土中摻加礦粉或礦粉和粉煤灰復(fù)配，發(fā)揮摻合料的微集料效應(yīng)和二次水化反應(yīng)，可以使混凝土孔徑細(xì)化，連通孔減少，混凝土密實(shí)性提高，從而大幅提高混凝土的抗?jié)B性能。采用庫(kù)侖電量方法評(píng)價(jià)，礦粉、粉煤灰和引氣劑均能降低混凝土的滲透性，礦粉越細(xì)、摻量越大，特別是礦粉與粉煤灰和引氣劑復(fù)合使用時(shí)，均能顯著降低混凝土的滲透性;采用NEL方法評(píng)價(jià)，對(duì)于C30的混凝土，礦粉摻量、細(xì)度、復(fù)摻等措施均不能顯著降低混凝土中的氯離子擴(kuò)散系數(shù)，適當(dāng)?shù)囊龤鈩﹦t能明顯降低混凝土的滲透性。對(duì)于C50的混凝土，礦粉及其與粉煤灰的復(fù)合摻和料，特別是引氣劑均能顯著降低混凝土的滲透性。

3.抗碳化能力。在達(dá)到相同強(qiáng)度的條件下?lián)降V粉混凝土和普通硅酸鹽水泥混凝土具有相同的抗碳化作用能力。

4.抗凍融能力。摻加礦粉，對(duì)混凝土的抗凍融性能有一定的改善作用，隨混凝土標(biāo)號(hào)的不同提高的幅度在25～50次范圍。礦粉混凝土和普通硅酸鹽水泥混凝土在強(qiáng)度和含氣量相同的條件下抗凍融能力基本相同;適當(dāng)摻加引氣劑，適當(dāng)?shù)暮瑲饬亢烷g距系數(shù)對(duì)混凝土的抗凍融十分必要。礦粉混凝土含氣量達(dá)到3-4%，混凝土抗凍融循環(huán)次數(shù)可達(dá)250次以上，而且用礦粉取代部分普通硅酸鹽水泥，并不影響引氣劑效率，無(wú)須增加引氣劑的摻量。

5.混凝土收縮。按現(xiàn)行標(biāo)準(zhǔn)測(cè)試，在配制C30標(biāo)號(hào)等級(jí)混凝土?xí)r，摻加40%細(xì)度為430㎡/kg的礦粉混凝土的干縮值與基準(zhǔn)混凝土相比變化不大;而在配制C50標(biāo)號(hào)等級(jí)混凝土?xí)r，摻加40%細(xì)度為520㎡/kg的礦粉，混凝土的干縮值有一定程度的增加，早期(3、7d)增幅較后期大。礦粉細(xì)度在430㎡/kg～520㎡/kg之間變化，對(duì)混凝土干縮值的影響不明顯。礦粉與粉煤灰復(fù)摻與礦粉單摻相比，明顯增加混凝土干縮值，混凝土標(biāo)號(hào)越高增加幅度越大?？紤]前3d的自收縮，無(wú)論是配制C30混凝土，還是配制C50混凝土，采用單摻礦粉，與基準(zhǔn)混凝土相比，收縮值均無(wú)明顯變化。

6.混凝土抗裂性能。礦粉與粉煤灰復(fù)摻改善抗裂性效果優(yōu)于礦粉單摻，這可能是由于復(fù)摻時(shí)的早期強(qiáng)度比單摻時(shí)低造成的?；炷猎缙趶?qiáng)度對(duì)混凝土早期抗裂性有重要影響，混凝土24小時(shí)強(qiáng)度越高，混凝土早期越易開(kāi)裂?；炷猎缙诳沽研耘c早期強(qiáng)度之間可能存在一個(gè)臨界值，小于該強(qiáng)度值，混凝土不易開(kāi)裂，大于該強(qiáng)度值，混凝土容易開(kāi)裂。該值與環(huán)境條件及約束狀態(tài)有關(guān)。

由此可以看出，礦渣立磨加工后的礦粉，是有資格成為高性能混凝土的優(yōu)質(zhì)原料，有效提高混凝土的性能，目前用礦渣微粉等量替代混凝土，已經(jīng)成為建材行業(yè)的主流趨勢(shì)。

如果您有礦渣立磨的需求，歡迎在線咨詢新鄉(xiāng)長(zhǎng)城機(jī)械磨粉機(jī)廠家，我們可為市場(chǎng)提供30-300t/h的節(jié)能低耗、高產(chǎn)高質(zhì)的礦渣粉磨設(shè)備，我們期待您的垂詢!

上一篇： 煤渣變成粉用什么磨粉設(shè)備好？__球磨機(jī)廠家

下一篇： “摻假”的礦粉對(duì)行業(yè)有什么影響？
