工藝介紹

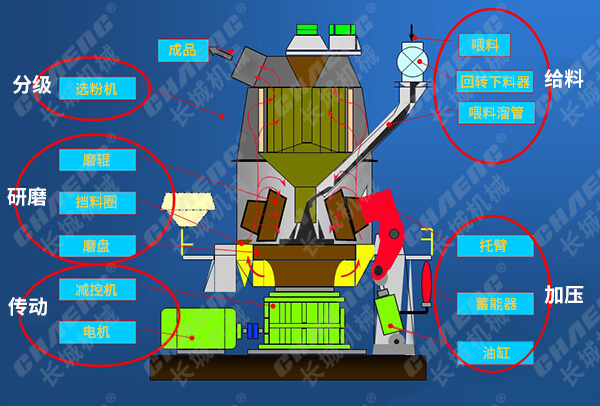

物料下料管落到磨盤中央，恒速旋轉著的磨盤借助于離心力的作用將原料向外均勻分散、鋪平，使其形成一定厚度的料床，物料同時受到磨盤上多個磨輥的碾壓，并被粉碎。在離心力的連續驅動下物料不斷向磨盤外緣運動，離開磨盤的物料遇到通過風環進入磨內的熱氣體并隨之上升，經磨機中部殼體進入到分離器中，在此過程中物料與熱氣體進行了充分的熱交換，水分迅速被蒸發。選粉機控制著輥磨出口的成品細度，大于規定尺寸的顆粒被分離，并落回至磨盤，滿足細度要求的物料通過選分機進入成品倉。
圖：長城機械立磨機工作原理和結構圖
投資收益
近幾年，立磨機因節能、低成本優勢成為各個水泥廠、礦石廠爭相采購的主要設備。
下表參數是一水泥廠輥壓機加球磨聯合系統與立磨終粉磨運營指標對比：
結論：立磨機在電耗、易損件消耗、設備保養等方面，具有顯著優勢！
| 比較項目 | 聯合粉磨系統 | 立磨終粉磨系統 | |
|---|---|---|---|
| 水泥品種 | P·O42.5 | P·O42.5 | |
| 水泥配比，% | 熟料 | 95 | 95 |
| 石膏 | 5 | 5 | |
| 水泥比表面積，cm2/g | 3300 | 3300 | |
| 系統產量,t/h | 90 | 90 | |
| 系統電耗，kwh/t | 33 | 28 | |
| 年節約電費（萬元） | 210 | ||
| 金屬磨耗,g/t | 35(鋼球+輥面) | 7(磨輥+磨盤) | |
| 設備日常維護保養 | 0.19元/噸水泥 | 0.16元/噸水泥 | |
| 設備維修 | 5.27元/噸水泥 | 1.83元/噸水泥 | |
| 結論：立磨機在電耗、易損件消耗、設備保養等方面，具有顯著優勢！ | |||
產品優勢

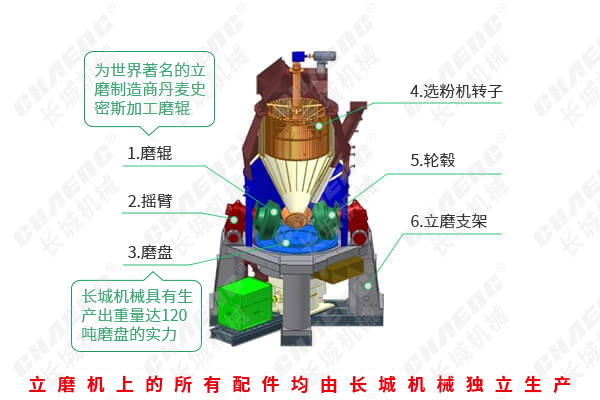

1、產量大、工作效率高，全部配件由長城機械獨立生產。
2、磨輥軸承采用稀油循環潤滑方式，可以保證軸承在較低溫度下工作，同時使?jié)櫥偷馁|量和純潔度得到控制，有利于延長軸承的使用壽命；
3、配備了翻輥裝置，可將磨輥翻出磨外，便于檢修；

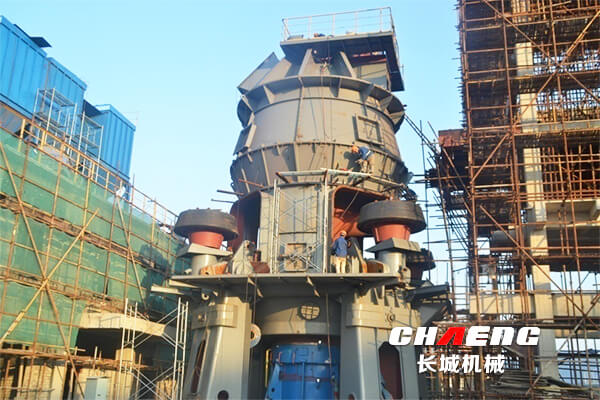

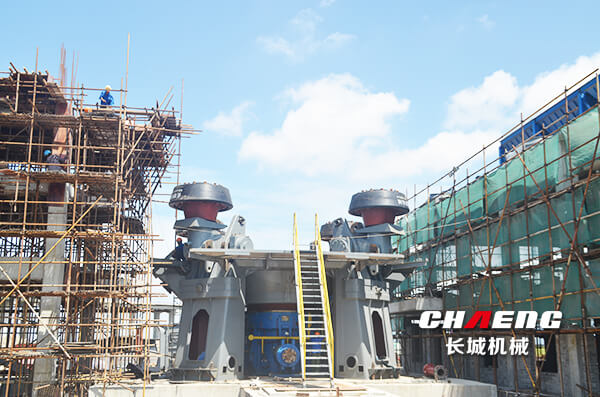

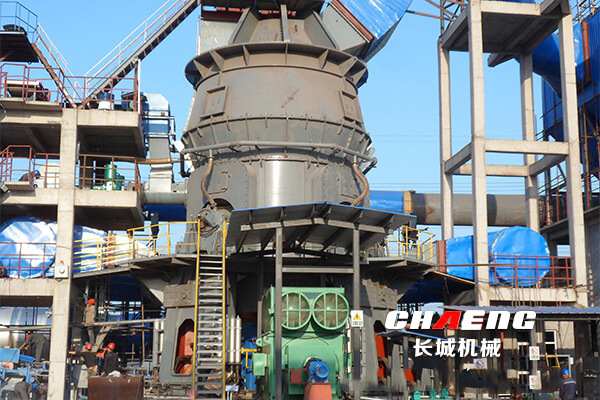

圖：上海寶鋼礦渣立磨機安裝圖，左右搖臂可以帶動磨輥翻轉出來進行檢修
4、與一些其它形式的輥式磨機相比，該立磨機液壓系統操作壓力低，漏油故障率低，安全可靠性高；
5、組合式分離器選粉效率高。
典型案例

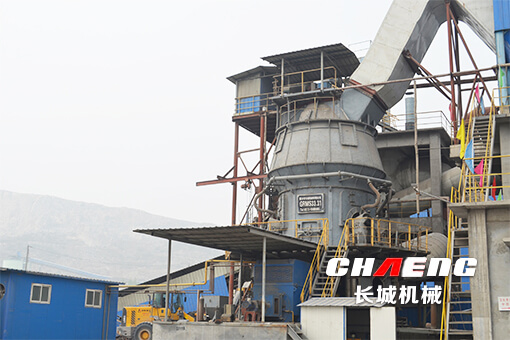

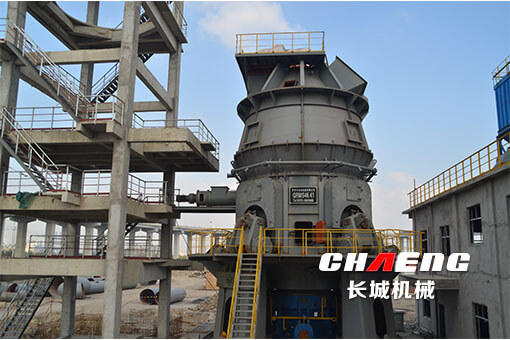

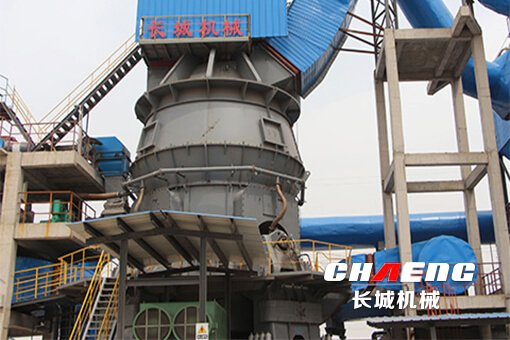

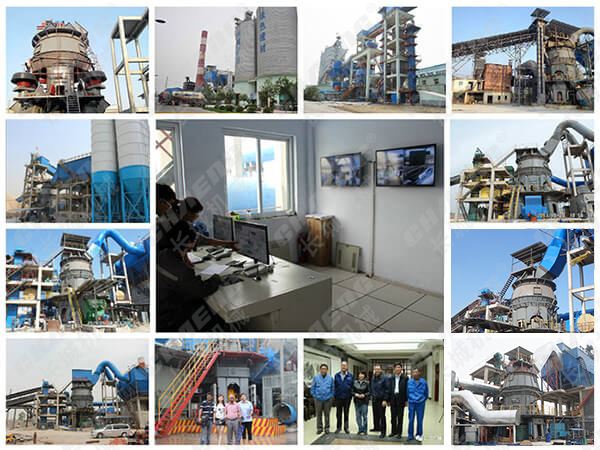

1、100余條立磨生產線客戶案例
長城機械立磨主機被應用到國內各大生產線的建設中，如：上海寶鋼年產150萬噸復合粉(礦渣、鋼渣)生產線、河南孟電集團年產100萬噸礦渣微粉生產線、河北辛集年產60萬噸礦渣微粉生產線、許昌年產30萬噸礦渣微粉總包項目建設等等，在水泥、礦渣等各種物料生產線中發揮著重要的作用。
2、立磨經典案例

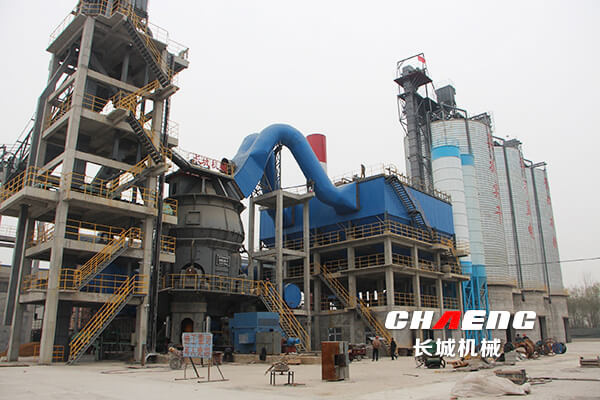

新鄉市豫輝黃河建材有限公司為了有效利用當?shù)氐母郀t水渣以及充足的水泥熟料資源，于2014年4月動工建設一條年產60萬噸礦粉/100萬噸水泥生產線，2014年12月建成投產。
| 主要經濟指標 | 設計值 | 實際平均值 |
|---|---|---|
| 產量,t/h | 礦渣：105 水泥：150 摻和料：180 | 礦渣：110 水泥：180 摻和料：200 |
| 產品比表面積，m2/kg | 礦渣：≥420 水泥：≥330 摻和料：≥300 | 礦渣：≥430 水泥：≥350 摻和料：≥350 |
| 生產線總裝機容量 | 高壓：4550kw 低壓：712 kw | |
| 產品綜合電耗kwh/t | 礦渣：45 水泥：35 摻和料：33 | 礦渣：40 水泥：32 摻和料：28 |
| 粉塵排放濃度mg/Nm3 | 30 | 20 |
技術參數
| 物料 | 主機設備 | 產量（t/h） | 系統電耗（kwh/t） | 主機電耗（kwh/t） | 主電機功率 | 喂料粒度 | 產品細度（cm2/g） |
|---|---|---|---|---|---|---|---|
| 硅酸鹽水泥 | GRM46.41立磨機 | 170-180 | 32 | 19 | 3150 | ≤40 | 3800 |
| 礦渣 | 105 | 38 | 28.5 | 3150 | ≤30 | 4500 | |
| 混凝土摻和料 | 180-225 | 28 | 14 | 3150 | ≤30 | 3000-3800 | |
| 1臺立磨機，40分鐘內實現3種物料的粉磨切換，無需任何技術改造，省時省力 | |||||||
服務支持
1、全套方案提供
長城機械具有50余年大型窯磨設備研發制造經驗，能夠根據客戶的各種需求進行球磨機產品方案設計、設備生產、安裝調試等，目前已經為國內百余家客戶建立水泥生產線、礦粉生產線、石灰生產線等，可以說，長城機械已經完全具備為國內各行業客戶提供全套粉磨生產方案，是當之無愧的專業粉磨系統綜合服務商，選擇長城，選擇放心。
2、原裝備件儲存
長城機械是擁有鑄造基地的粉磨生產廠家，球磨機上的所有備件、鑄鋼件，長城機械均可以生產制造，避免了客戶四處尋找備件的麻煩，而且長城機械可為新老客戶提供備件儲存服務，您只需要交少許定金，長城機械可常年為您的設備儲備各項備件，減少主機停機維修的時間，保障生產順利進行。

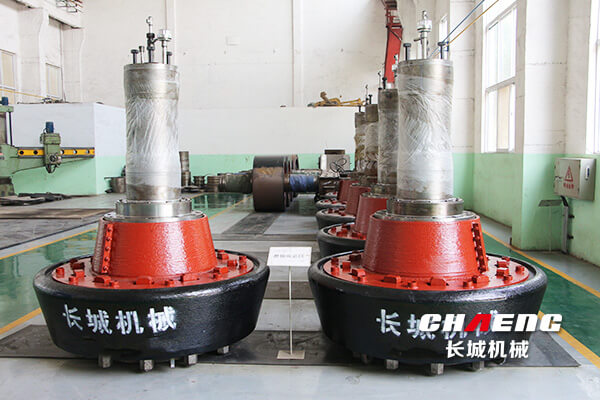

圖：長城機械可以提供立磨機上的各種原裝配件
長城機械對于高效節能球磨機的開發研制、安裝維護等具有成熟的經驗，能夠根據客戶實際生產需要，為客戶量身定制更佳的選礦磨機生產工藝流程，力求為客戶提高生產效率，贏得更大的經濟效益。
長城承諾：
長城機械致力于打造專業的粉磨系統綜合服務商品牌，堅持“客戶滿意是我們永恒的追求”的經營理念，推行“三心”服務宗旨，為客戶提供售前、售中、售后一站式整體服務解決方案，真正讓客戶體驗到“選擇放心、使用省心、服務舒心”。
全球統一服務熱線400-108-6668，24h快速響應!
